Enerjiyə qənaət edən Grate Ball Mill

Enerjiyə qənaət edən ızgara top dəyirmanı peşəkar istehsalçı tərəfindən təmin edilir--EPİK, qaba filizlərin üyüdülməsi üçün etibarlı, yüksək performanslı həll təklif edir. Ən yaxşı ixrac məhsulu kimi, bu top dəyirmanı müasir mineral emalı tələblərinə cavab vermək üçün qabaqcıl texnologiya, enerji səmərəliliyi və möhkəm tikintini birləşdirir.

Məhsul parametri

Niyə ızgara top dəyirmanımızı seçməlisiniz?

Tətbiqlər

· Qızıl, mis, dəmir və digər əlvan və qara mədən əməliyyatlarında iri filizlərin üyüdülməsi.

· Yüksək məhsuldarlıq və ardıcıl hissəcik ölçüsü tələb edən iri miqyaslı mineral emalı zavodları üçün uyğundur.

· Təkmil elastiklik və səmərəlilik üçün həm yaş, həm də quru üyüdmə proseslərində istifadə olunur.

Grate Bilyalı Dəyirman Necə İşləyir

EPİK Grate Ball Mill ötürücü cihaz vasitəsilə yavaş-yavaş fırlanır. Material silindrin qidalanma ucundan qidalanır. İçəridə polad toplar materiala təsir edir və özünü üyütməyə kömək edir. Davamlı qidalanma materialı axıdılması ucuna doğru aparır. Şəbəkə lövhəsi, polad topların boşalmasının qarşısını alarkən filizi çıxarmağa məcbur edir və minimum həddən artıq üyüdülməni təmin edir. Hər iki ucunda yuvarlanan podşipniklər sürüşmə rulmanlarını əvəz edərək enerji sərfiyyatını əhəmiyyətli dərəcədə azaldır.

Əməliyyatda əsas xüsusiyyətlər:

1. Yivli həlqəvari layner top-filizlə təmas səthini maksimum dərəcədə artırır, üyüdmə səmərəliliyini artırır.

2. İri ikiqat sferik rulmanlar işə düşmə müqavimətini və sürtünməni azaldır.

3. Yağ dumanı ilə yağlama dişli çarxların davamlı və etibarlı işləməsini təmin edir.

4. Böyük istehsal gücü üçün nəzərdə tutulmuşdur, 160 t/saata qədər.

5. Çevik quraşdırma: kiçik qurğular (<2,1m diametr) rahat mülki tikinti üçün ayrılmaz çərçivə qəbul edir.

Enerjiyə qənaət edən üstünlüklər

· Optimallaşdırılmış daşlama effekti:

Büzməli astarlar materialı qaldıraraq, enerjini azaldarkən üyüdülməni artırır.

· Aşağı əməliyyat xərcləri:

Enerjiyə qənaət edən barmaqlıqlı bilyalı dəyirmanın rulmanları sürtünməni azaldır, enerjiyə 20-30% qənaət edir.

· Daha yüksək məhsuldarlıq:

Böyük boşaltma portları və idarə olunan həddindən artıq üyüdülmə çıxışı yaxşılaşdırır.

· Xidmətə uyğun:

Yağ dumanının yağlanması və modul komponentlər baxımı asanlaşdırır.

Bazar Alternativləri ilə Müqayisə

· EPIC-in enerjiyə qənaət edən dizaynı həddindən artıq üyüdülməni minimuma endirməklə ənənəvi daşqın bilyalı dəyirmanları üstələyir.

· Qlobal ixrac məhsulun müxtəlif mineral növləri üzrə uyğunlaşma qabiliyyətini və performansını nümayiş etdirir.

· Xüsusi layihə ehtiyacları üçün fərdiləşdirilə bilən seçimlər hissəcik ölçüsünə və üyüdülmə səmərəliliyinə dəqiq nəzarət etməyə imkan verir.

Layihə işi

Cənub-Şərqi Asiyada mineral emalı zavodunun qaba qızıl filizi üçün etibarlı üyüdülmə məhlulu lazım idi. Onların mövcud daşqın dəyirmanı materialı həddindən artıq üyüdərək yüksək enerji sərfiyyatına və uyğun olmayan hissəcik ölçüsünə səbəb olurdu. Onu əvəz etmək üçün EPIC-in Grate Ball Mill-i seçdilər.

Saytda Doğrulama

Göndərmədən əvvəl müştərinin texniki qrupu dəyirmanı yoxlamaq üçün EPIC-in Qingdao fabrikinə baş çəkdi. Onlar üç şeyə diqqət yetirdilər: ızgara boşqabının boşaldılması sistemi (kobud filizin keçməsinə icazə verərkən polad topların qaçmasının qarşısını almaq üçün), yivli həlqəvi laynerin quraşdırılması (topla filizlə təmas səthini yoxlamaq üçün) və ətraf dişli və əsas podşipniklərdə yağ dumanı yağlama sistemi. Komanda həmçinin silindrdə qaynaq keyfiyyətini və böyük ikiqat sferik diyircəkli podşipniklərin montaj tolerantlığını nəzərdən keçirib.

Nəticə

Qəbul edildikdən sonra dəyirman yerində daşınaraq istismara verilib. Müştəri əvvəlki daşqın dəyirmanı ilə müqayisədə stabil əməliyyat, ardıcıl boşalma hissəciklərinin ölçüsü və enerji istehlakında ölçülə bilən azalma olduğunu bildirdi. Layihə təsdiq etdi ki, qaba filiz üyüdülməsi üçün ızgaranın boşaldılması dizaynı həddindən artıq üyüdülməni minimuma endirir və ümumi dövrə səmərəliliyini artırır.

Niyə EPIC seçin

1. Kobud Taşlama Avadanlıqları üzrə ixtisaslaşmışdır

EPİK1988-ci ildən bəri üyütmə dəyirmanları istehsal edir, məhsul xətti ızgara bilyalı dəyirmanları, daşqın bilyalı dəyirmanları, avtogen dəyirmanları, çubuqlu dəyirmanları və qarışdırılmış dəyirmanları əhatə edir. Kobud üyüdmə sxemləri üçün bizim mühəndis komandamız boşalma metodunun, layner profilinin və rulman tipinin hissəcik ölçüsünün paylanmasına və enerji istehlakına necə təsir etdiyini başa düşür və biz hər dəyirmanı müvafiq olaraq konfiqurasiya edirik.

2. Evdə quraşdırılmış Rolling Bearing Technology

Enerjiyə qənaət edən barmaqlıqlı top dəyirmanımız sürüşən rulmanlar əvəzinə böyük ikiqat sferik diyircəkli rulmanlardan istifadə edir. Bu dizayn əlavə deyil; o, başlanğıcdan dəyirman strukturuna daxil edilir, rulman oturacaqlarının işlənməsini, milin düzülməsini və yağlama marşrutunu əhatə edir. Nəticə 20-30% daha az enerji sərfiyyatı və daha asan işə salmaqdır.

3. Yivli Halqavari Layner — EPIC tərəfindən hazırlanmış, tökmə və quraşdırılmışdır

Yivli həlqəvi layner EPIC-in öz çertyojları əsasında hazırlanır və emalatxanamızda quraşdırılır. Biz yiv profilinə, materialın sərtliyinə və uyğunluq tolerantlığına nəzarət edirik, beləliklə, layner ardıcıl top-filiz təması və proqnozlaşdırıla bilən aşınma müddəti təmin edir. Satışdan sonrakı xidmət üçün dəyişdirmə laynerləri də mövcuddur.

4. Tam miqyaslı istehsal gücü

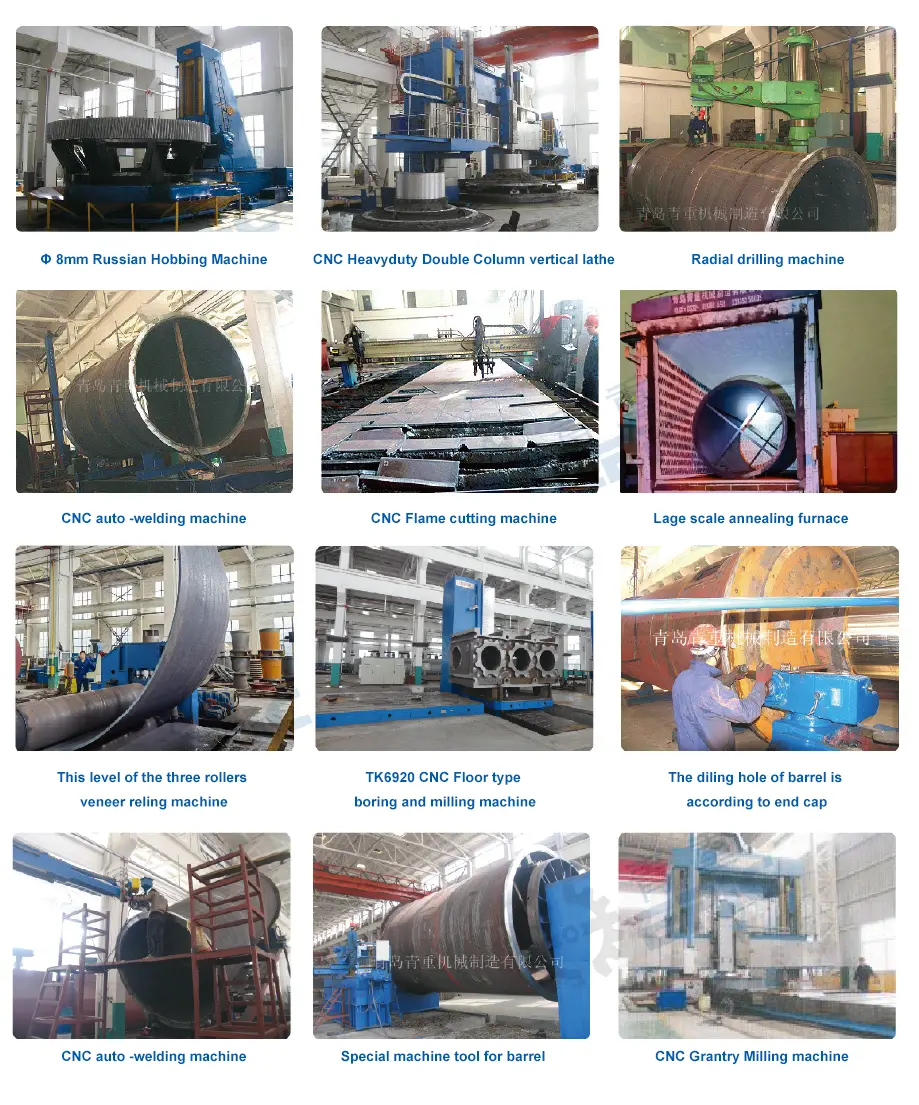

EPİK-in Qingdao istehsal bazası tökmə, emal, qaynaq, montaj və sınaq işlərini əhatə edir. Silindr diametri 5,5 m-ə qədər və 5200 kVt əsas mühərrik gücünə qədər ızgara toplu dəyirmanlar istehsal gücünə dair məlumatlar zavodda yoxlanıla bilən müəssisədə istehsal olunur.

5. Xaricdə Layihə Təcrübəsi

EPİK-in dəyirmanları Cənub-Şərqi Asiya, Cənubi Amerika, Afrika, Yaxın Şərq və Mərkəzi Asiyaya ixrac edilir. Beynəlxalq biznes və texniki komandalarımız model seçimi, fərdiləşdirmə və zavod yoxlamasından tutmuş quraşdırma təlimatlarına və uzunmüddətli texniki xidmətə qədər xaricdəki layihələri dəstəkləyir.

6. Zavod yoxlaması xoş gəlmisiniz

Xaricdəki müştərilər EPIC-in Qingdao fabrikinə göndərilməzdən əvvəl ızgara boşqab boşalma sistemini, yivli həlqəvi layneri, yağ dumanı yağlama sistemini, silindr qaynaqını və podşipnik yığımını yoxlamaq üçün ziyarət edə bilərlər. Texniki danışıqlar filiz növü, yem ölçüsü, hədəf hissəcik ölçüsü, ötürmə qabiliyyəti, quraşdırma təlimatı və uzunmüddətli texniki xidməti əhatə edir.

7. Kobud Taşlama Devreleri üçün fərdiləşdirmə

Hər qaba üyüdülmə layihəsi fərqli filiz xüsusiyyətlərinə, yem ölçüsünə və hədəf hissəcik ölçüsünə malikdir. EPIC, layihə parametrləriniz əsasında silindr ölçüsünü, layner profilini, rulman tipini, sürücü konfiqurasiyasını, idarəetmə sistemini və boşaltma portunun dizaynını əhatə edən fərdiləşdirilmiş konfiqurasiyaları təmin edir.

8. Ehtiyat hissələri və satış sonrası dəstək

EPİK dəyirmanın tam istismar müddəti üçün laynerlər, ızgara lövhələri, podşipniklər, dişli çarxlar və digər köhnəlmiş hissələri təmin edir. Yenidən sifarişlər üçün xüsusi nümunələr verilir. Uzunmüddətli müştərilərə ehtiyat hissələri və texniki dəstək üzrə prioritet xidmət göstərilir.

Tez-tez verilən suallar

1-ci sual: Grate top dəyirmanı ilə daşqın top dəyirmanı arasındakı fərq nədir?

Torpaqlı bilyalı dəyirman materialı boşaltma ucundakı ızgara boşqabından boşaldır, bu da qaba filizin keçməsinə icazə verərkən polad topları saxlayar. Daşqın bilyalı dəyirman şlam səviyyəsinə əsaslanaraq içi boş şaft vasitəsilə məhlulu boşaldır. Grate dəyirmanları qaba üyütmə üçün daha yaxşıdır və həddindən artıq üyütməni azaldır; daşqın dəyirmanları incə üyütmə üçün daha yaxşıdır.

2-ci sual: Grate Ball Mill nə üçün istifadə olunur?

Mineral emalı zavodlarında, xüsusən qızıl, mis, dəmir və digər qara və əlvan filizlərin qaba filizlərinin üyüdülməsi üçün istifadə olunur. Yüksək məhsuldarlığa (160 t/saata qədər) və ardıcıl hissəcik ölçüsünə ehtiyacı olan iri miqyaslı zavodlar üçün uyğundur və həm yaş, həm də quru üyüdmə sxemlərində işləyir.

3-cü sual: Izgara lövhəsi polad topların boşalmasının qarşısını necə alır?

Izgara lövhəsində polad toplardan kiçik, lakin filiz hissəciklərinin keçməsi üçün kifayət qədər böyük olan yuvalar var. Dəyirman fırlandıqca, filiz fasiləsiz qidalanma ilə yuvalardan itələnir, polad toplar isə daha çox üyüdülmək üçün silindrin içərisində qalır. Bu dizayn həddən artıq üyüdülməni minimuma endirir və üyüdmə mühitini dəyirmanda saxlayır.

4-cü sual: EPIC-in Grate Ball Mill-in tutum diapazonu nədir?

Standart model 160 t/saata qədər sürəti dəstəkləyir. EPIC həmçinin yüksək məhsuldarlıqlı mineral emalı zavodları üçün daha böyük modellər təklif edir. Layihəyə aid tutum üçün filiz növünüzü, yem ölçüsünü, hədəf hissəcik ölçüsünü və tələb olunan məhsulu bizə göndərin və mühəndislərimiz düzgün modeli tövsiyə edəcək.

S5: Yuvarlanan rulman dizaynı nə qədər enerjiyə qənaət edə bilər?

Adi sürüşmə rulmanlarını böyük ikiqat sferik rulmanlarla əvəz etməklə dəyirman işə düşmə müqavimətini və sürtünməni azaldır, enerji sərfiyyatını 20-30% azaldır. O, həmçinin işə salma momentini azaldır, bu da daha hamar başlanğıclar və motor və transmissiya sistemində daha az stress deməkdir.

6-cı sual: Yivli həlqəvi layner nədir və bunun nə üçün əhəmiyyəti var?

Yivli dairəvi layner silindrin içərisinə quraşdırılmış büzməli astarlı lövhədir. Onun yivləri üyüdmə mühiti ilə filiz arasındakı təmas səthini artırır və dəyirman daxilində materialın qaldırılmasını yaxşılaşdırır. Bu, daha yüksək üyüdülmə səmərəliliyi, daha yaxşı hissəcik ölçüsünə nəzarət və bir ton filiz üçün daha az enerji istehlakı ilə nəticələnir.

S7: EPIC-in ızgara top dəyirmanı ilə adi top dəyirmanı arasında fərq nədir?

EPİK-in barmaqlıqlı bilyalı dəyirmanı sürüşmə rulmanlar əvəzinə yuvarlanan podşipniklərdən, düz layner əvəzinə yivli həlqəvi astardan və əl ilə yağlama əvəzinə yağ dumanı yağlama sistemindən istifadə edir. Bu üç dəyişiklik adi top dəyirmanları ilə müqayisədə 20-30% enerji qənaəti, daha yüksək məhsuldarlıq və aşağı texniki xidmət təmin edir.

S8: Dəyirman xüsusi filiz növü və ya layihə üçün fərdiləşdirilə bilərmi?

Bəli. EPIC filiz növü, yem ölçüsü, hədəf hissəcik ölçüsü, məhsuldarlıq, sahənin hündürlüyü, enerji təchizatı və quraşdırma şərtləri əsasında fərdi həllər təqdim edir. Xüsusi seçimlərə silindr ölçüsü, layner profili, rulman növü, sürücü konfiqurasiyası və idarəetmə sistemi, üstəlik, yerində quraşdırma təlimatı və uzunmüddətli texniki dəstək daxildir.

S9: Grate top dəyirmanı üçün quraşdırma tələbi nədir?

Silindr diametri 2,1 m-dən az olan qurğular üçün EPIC mülki tikintini asanlaşdıran və quraşdırma müddətini qısaldan inteqral çərçivə dizaynından istifadə edir. Daha böyük vahidlər üçün ayrı bir baza istifadə olunur. EPIC xaricdəki layihələr üçün quraşdırma çertyojları, yerində təlimat və istismara vermə dəstəyi təqdim edir.

S10: Təqdimat vaxtı nədir və kotirovkanı necə əldə edə bilərəm?

Standart çatdırılma müddəti modeldən və sifariş miqdarından asılı olaraq adətən 30-60 gündür. Kotirovka almaq üçün bizə filiz növünüzü, yem ölçüsünü, hədəf hissəcik ölçüsünü, tələb olunan tutumu (t/h), sahə şərtlərini və enerji təchizatını göndərin. Mühəndislik komandamız düzgün modeli tövsiyə edəcək və tam qiymət təklif edəcək.

S11: Xaricdən gələn müştərilər göndərilməzdən əvvəl dəyirmanı yoxlaya bilərmi?

Bəli. EPIC xaricdəki müştəriləri zavodda yoxlanış və göndərilməzdən əvvəl avadanlıqların qəbulu üçün Qingdao istehsal bazasına baş çəkməyə dəvət edir. Müştərilər ızgara boşqabının boşaldılması sistemini, yivli həlqəvi layneri, yağ dumanı yağlama sistemini, silindrlərin qaynaqını və rulman qurğusunu nəzərdən keçirə bilərlər. Texniki danışıqlar filiz növü, yem ölçüsü, hədəf hissəcik ölçüsü, ötürmə qabiliyyəti, quraşdırma təlimatı və uzunmüddətli texniki xidməti əhatə edir.

12-ci sual: Niyə EPIC-in Grate Ball Mill-i digər təchizatçılardan üstün tutmalısınız?

EPİK üyütmə dəyirmanının dizaynında onilliklər ərzində ixtisaslaşmış mühəndisliyə malikdir, davamlı materiallardan və ciddi keyfiyyətə nəzarətdən istifadə edir və məsləhət, quraşdırma təlimatı və satış sonrası xidmət göstərir. Enerjiyə qənaət edən barmaqlıqlı top dəyirmanı 20-30% enerjiyə qənaət, 160 t/saata qədər məhsuldarlıq və qaba filizlərin üyüdülməsi üçün etibarlı uzunmüddətli performans təmin etmək üçün yuvarlanan rulman texnologiyasını, yivli həlqəvi layner dizaynını və yağ dumanının yağlamasını birləşdirir.

Faydaların xülasəsi

· Azaldılmış enerji sərfiyyatı ilə yüksək effektiv üyüdmə.

· Uzunmüddətli istismar üçün möhkəm, davamlı dizayn.

· Asan baxım və etibarlı yağlama sistemi.

· Əməliyyat tələblərinə cavab verən çevik ölçü seçimləri.

· Qiymətli, yüksək keyfiyyətli mineral emalı avadanlığı axtaran qlobal alıcılar üçün ideal seçimdir.

EPİK Grate Ball Mill qabaqcıl üyütmə texnologiyasının, üstün mühəndisliyin və qlobal ixrac təcrübəsinin kulminasiya nöqtəsini təmsil edir. Mövcud zavodların təkmilləşdirilməsi və ya yeni mineral emalı xətlərinin qurulmasından asılı olmayaraq, bu top dəyirmanı maksimum məhsuldarlığı, enerji səmərəliliyini və uzunmüddətli əməliyyat etibarlılığını təmin edir.Bizimlə əlaqə saxlamağa xoş gəlmisiniz!
